模擬屏屏柜
1. 落地屏屏架:

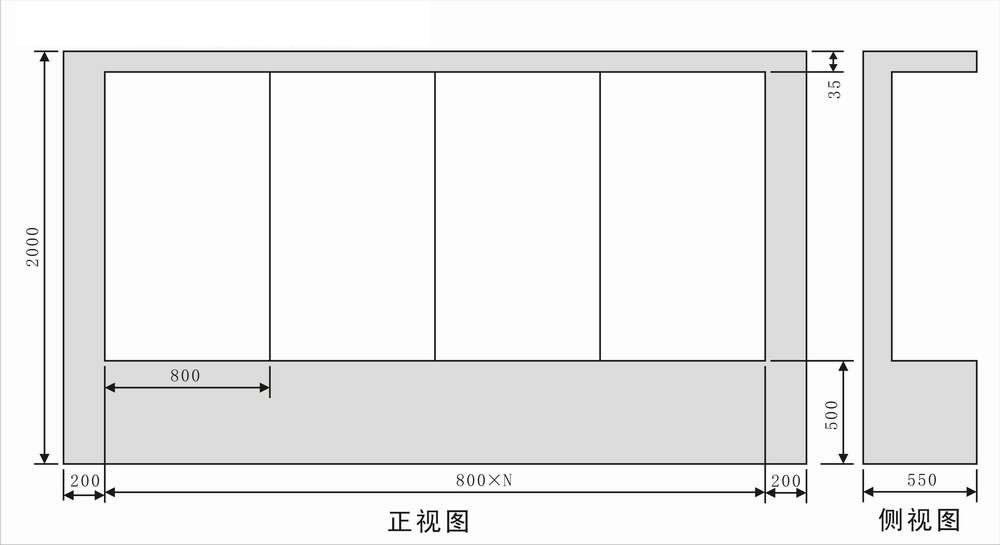

1.1. 模擬屏由 N 列單屏及左右邊屏組成,每列單屏規格為 (800 × 550 × 2000-5000mm) 任選,如下圖 所示。
1.2. 屏架選用冷軋板制作,主體為模塊化拼裝而成,表面為亞光電工灰面。
1.3. 邊屏采用鋁塑板包邊,美觀大方,有多種顏色可選。
1.4. 用戶可以根據模擬屏列數和控制室凈面積尺寸來選定弧度型模擬屏的半徑 R 尺寸 (R9m ~ R18m), 也可按用戶需要提供直線屏、轉角屏。
2. 掛式屏屏架:
2.1. 一般較小規模的變電所、配電所、開閉鎖等普通手動模擬屏采用壁掛式結構制作。
2.2. 掛壁式屏根據實際需要確定長寬尺寸,一般不超過8個平方。

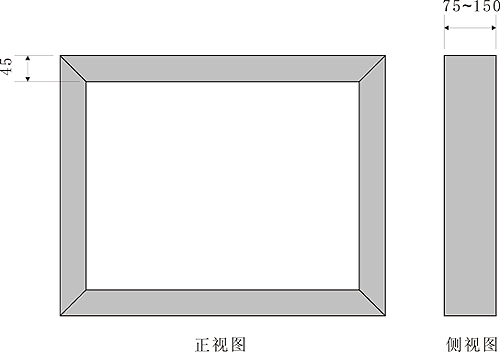

2.3. 掛壁式屏邊框可采用鋁型材、不銹鋼、冷板等材料制作,厚度為(75-150mm),面寬一般為45mm。
